材料原子??分子科學(xué)研究所郝曉東博士在材料領(lǐng)域國(guó)際頂級(jí)期刊發(fā)表高水平論文

近日，前沿院材料原子?分子科學(xué)研究所青年人才郝曉東副教授在材料領(lǐng)域國(guó)際頂級(jí)期刊《材料學(xué)報(bào)》(Acta Materialia，最新影響因子7.565)發(fā)表題為“Atomistic origin of high-concentration Ce3+ in {100}-faceted Cr-substituted CeO2 nanocrystals（{100}晶面暴露的Cr摻雜CeO2納米晶高濃度Ce3+離子的原子起源）”的文章。郝曉東副教授為該論文第一作者和通訊作者，陜西科技大學(xué)為第一通訊單位，日本東北大學(xué)和東京大學(xué)為共同通訊單位。這是我校首次以通訊單位在該期刊發(fā)表論文，該論文的發(fā)表標(biāo)志著我校與其他國(guó)內(nèi)外高校、研究單位合作的新進(jìn)展，極大地提高了我校在材料科學(xué)領(lǐng)域的國(guó)際影響力。

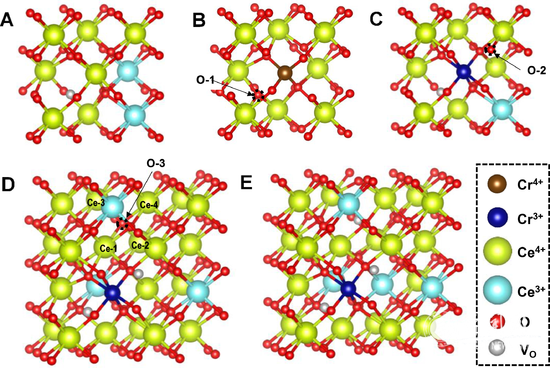

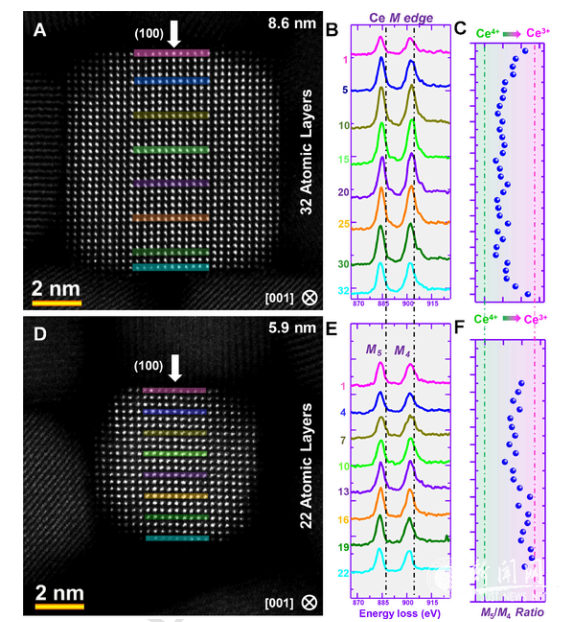

該研究是為了解決環(huán)境污染日益加劇的世界難題，開(kāi)創(chuàng)新概念下的納米功能催化劑而開(kāi)展的。二氧化鈰（CeO2）基三元催化劑被認(rèn)為是高效的去除汽車(chē)尾氣污染物的材料之一，而提升氧空位濃度一直是納米功能氧化物研究的一大切入點(diǎn)。CeO₂得益于陽(yáng)離子價(jià)態(tài)的靈活轉(zhuǎn)變而具備較高的氧空位濃度，具備較高的儲(chǔ)氧效率，因此被廣泛應(yīng)用于三元催化劑中。近些年來(lái)，研究者致力于提升CeO₂中的氧空位濃度，主要措施包括：納米功能化、活性摻雜、晶面調(diào)控等。然而，研究中缺乏對(duì)CeO₂材料的超微觀結(jié)構(gòu)表征及原子尺度下構(gòu)效關(guān)系深入的研究。本研究通過(guò)先進(jìn)的合成方法，制備出{100}晶面暴露的Cr摻雜CeO₂納米晶，結(jié)合先進(jìn)的球差校正電子顯微鏡，深入研究了Cr摻雜元素對(duì)CeO₂納米晶中的原子結(jié)構(gòu)，如圖1所示。研究發(fā)現(xiàn)，與未摻雜的CeO₂納米晶相比，在Cr替位摻雜CeO₂納米晶內(nèi)部Ce³⁺離子濃度得到明顯提高。其中，通過(guò)深入研究發(fā)現(xiàn)，在較大尺寸的顆粒（>7 nm）內(nèi)部存在數(shù)量可觀的Ce³⁺離子，而未摻雜的CeO₂納米晶內(nèi)部幾乎不存在還原的Ce離子，表明Cr摻雜元素引起晶粒內(nèi)部形成一定數(shù)量的Ce³⁺離子。同時(shí)，通過(guò)第一性原理計(jì)算發(fā)現(xiàn)，Cr元素能使得氧空位性能能從初始2.0 eV降低到0.99 eV，額外形成氧空位只需0.6 eV的能量；大幅降低了氧空位形成能，如圖2所示。與此同時(shí)，氧原子在400^oC下的遷移率達(dá)到5*10^-10m²s^-1，是未摻雜的CeO₂納米晶中氧原子遷移能力的10倍。降低的氧空位形成能以及高的氧原子遷移能力共同使得Cr摻雜CeO₂納米晶表現(xiàn)出十分優(yōu)異的OSC性能。本研究加深了對(duì)摻雜CeO₂納米材料的缺陷形成和作用機(jī)制的理解，為設(shè)計(jì)和制備基于活性摻雜、晶面調(diào)控、納米尺寸化等功能化因素的新型的CeO₂基催化劑提供可靠的理論依據(jù)和實(shí)驗(yàn)數(shù)據(jù)。

當(dāng)前對(duì)納米功能材料的超微觀結(jié)構(gòu)表征及原子尺度下構(gòu)效關(guān)系的研究仍然有限，這也必須得到眾多研究人員的重視。氧化物納米晶（10 nm以下）體現(xiàn)出十分顯著的尺寸效應(yīng)，因而往往不能用塊體材料的傳統(tǒng)觀念去評(píng)價(jià)和研究。結(jié)合先進(jìn)的球差校正電子顯微鏡與第一性原理計(jì)算方法，可實(shí)現(xiàn)對(duì)超細(xì)氧化物納米晶的原子結(jié)構(gòu)、化學(xué)成分和物理化學(xué)性質(zhì)進(jìn)行原子尺度分析和研究。在本研究中，Cr摻雜元素對(duì)CeO2納米晶中的原子結(jié)構(gòu)、氧空位形成和分布等的定量分析和研究，加深了對(duì)摻雜CeO2納米材料的缺陷形成和作用機(jī)制的理解，有助于設(shè)計(jì)和制備基于活性摻雜、晶面調(diào)控、納米尺寸化等功能化因素的新型CeO2基催化劑，提升其在工業(yè)上的實(shí)際應(yīng)用價(jià)值。

郝曉東博士畢業(yè)于日本東北大學(xué)材料科學(xué)高等研究所，師從國(guó)際著名電鏡專(zhuān)家、日本電子顯微學(xué)會(huì)長(zhǎng)幾原雄一（Yuichi Ikuhara）教授門(mén)下。2018年以陜西科技大學(xué)“青年拔尖人才”被引進(jìn)，加盟許并社教授團(tuán)隊(duì)。郝曉東主要依托陜西科技大學(xué)的超微觀結(jié)構(gòu)表征平臺(tái)-雙球差校正透射電子顯微鏡（JEM GRAND ARM 300F），實(shí)現(xiàn)皮米尺度下對(duì)納米功能材料的超微觀組織、成分和結(jié)構(gòu)的深度表征和分析，構(gòu)建其與催化、能源等性能之間的相互關(guān)系和規(guī)律。

論文詳細(xì)信息：Xiaodong Hao*,etal., Bingshe Xu, Tadafumi Adschiri*, Yuichi Ikuhara*.Atomistic origin of high-concentration Ce³⁺in {100}-faceted Cr-substituted CeO₂nanocrystals.ActaMaterialia, 2020. Doi:10.1016/j.actamat.2020.11.015.

(終審：杜楊 核稿：強(qiáng)濤濤 編輯：雷超 學(xué)生編輯：楊遠(yuǎn)世）
